高温料位开关 JDGSA

JDGS高温料位开关运用美国普林柯抗粘附线路设计,可以探测真实物位的同时,消除粘附和悬挂在探头周围的假物位信号影响。我司还自主采用国外先进的贴片设计和生产技术,使电子线路技术参数更加稳定、可靠,使用寿命更加长久。  JDGS高温料位开

  • 详情
  • 参数
  • 评价

JDGS高温料位开关


一. 工作原理


工作原理是基于射频(RF)电容技术。将一个无线电频率施加在探头上,通过连续的分析, 确定由周围环境造成的影响。因所有材料均具有介电常数,而且其导电率都不同于空气,当探头 与材料接触时由于微小电容偏移所反映的总阻抗发生变化。因为通电的探头和容器壁构成电容 器的二块极板,探头的绝缘体和周围空气成为介电材料,当空气(其介电常数为1.0)被任何其 它材料(介电常数>1)置换时,电容效应得以加强。从而改变了应用场合的阻抗。即电容值的变化造成了阻抗的变化。这一影响被电路测量后,再与由灵敏度设置(电路)建立的参考基准相比较。


灵敏度正确设置会影响传感器输出正确变化。探头的抗粘附电路可以使测量电路对探头上堆 积的物料忽略不计,否则它会引起灵敏度的故障。抗粘附电路用与加到传感探头同样的无线电频 率电位激励。由于电流不能在相同的电位下流动,抗粘附电路就隔断了通常从通电的探头经过堆 积的物料到容器壁的电流流动。这样测量到的是通电探头周围的物料,而不是堆积的物料。

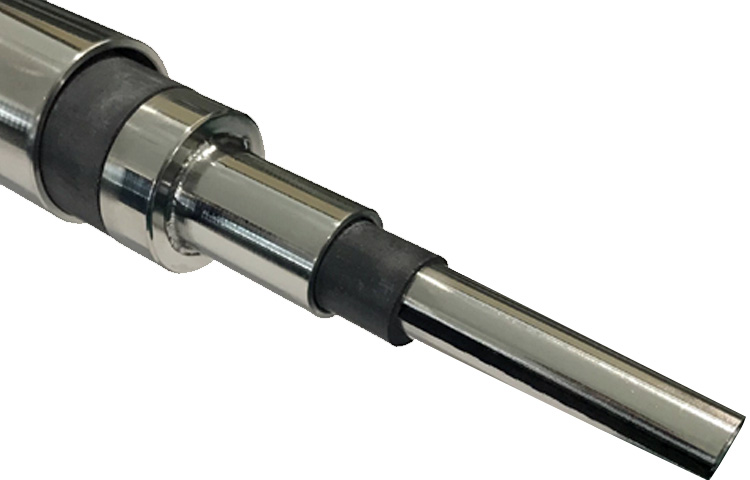

高温料位开关 JDGSA(图1)

描 述

JDGS高温料位开关是北京金德创业测控技术有限公司在射频导纳物位开关的基础上,研究和 开发的产品。

JDGS高温料位开关运用抗粘附线路设计,可以探测真实物位的同时,消除粘附和悬挂在探头 周围的假物位信号影响。我们还自主采用国外先进的贴片设计和生产技术,使电子线路技术参数 更加稳定、可靠,使用寿命更加长久。

JDGS高温料位开关的探头部分通过采用特种合金钢和特种耐温材料,最高耐温可达1200度。


仪表特点

■通 用 性 强:应用于各种场合,飞灰,颗粒、粉体、液体、粘稠、导电和非导电物料。

■抗 粘 电 路:采用抗粘附电子线路可以消除物料的粘附而产生虚假信号。

■探 头 可 拆 式:探头与控制器可分离,安装拆除不影响进出料。

■探头耐高低温:探头适合-40℃至600℃的工作环境,最高耐温可达1200℃。

■贴 片 技 术:电路抗振性更强,电路参数更稳定和可靠。

■浪 压 技 术:提高了探头的使用压力。

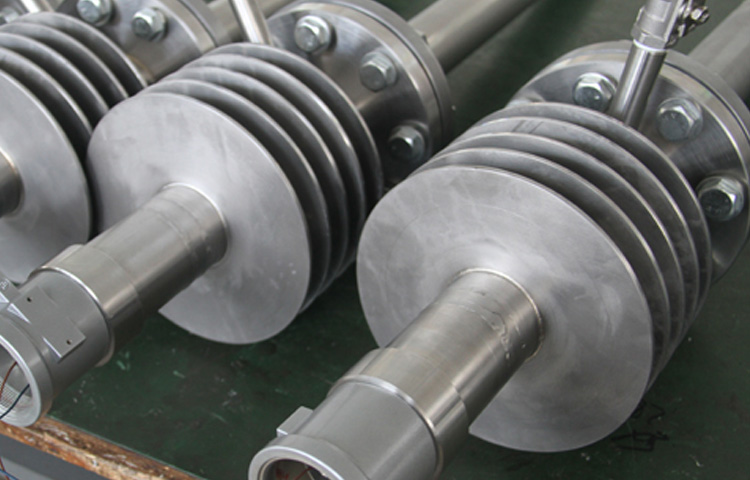

高温料位开关 JDGSA(图2)

五. 操作

1. 灵敏度的校正

1.1 灵敏度调整的遵循的基本要求

1.1.1射频导纳开关通过两个电位器调整灵敏度。标有“C”的电位器为灵敏度粗调,标有“F”的为灵敏度细调;将 两个灵敏度电位器顺时针旋转是增加灵敏度,逆时针反之。

1.1.2状态指示灯表示含义:绿色灯亮,表示探头上“有”物料存在,红色灯亮时,表示“无”物料存在。

1.1.3仪表上电后,预热5分钟后,再对仪表进行灵敏度调整,已保证调整到好状态,提高可靠性。

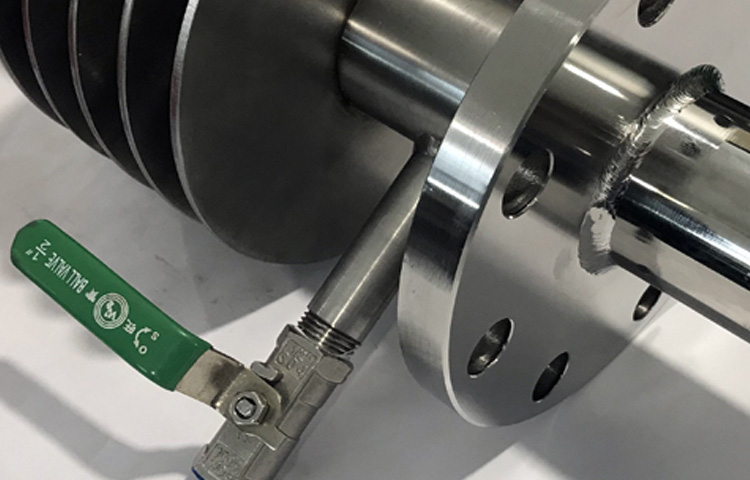

高温料位开关 JDGSA(图3)

2. 灵敏度的校正操作步骤

2.1 将整机水平放到工作台上,将传感器架空离开桌面,正确的接通电源,预热完成后进行调试。

2.2 将时间延时电位器调至最小(大约1s的位置)。

2.3 将灵敏度细调电位器(F)调至中间位置,(箭头指向中间位置)。

2.4模拟物料接触传感器,然后慢慢调节灵敏度粗调电位器(C),同时观察状态指示灯,直至调节到状态指示灯刚刚 变绿。

重调细(F)灵敏度控制找到一个刚刚变红点,记下“空”的位置。然后将探头插入物料调细(F)灵敏度控制(不接 触粗调灵敏度)刚好变为绿点,并记下它的位置。注意两个记号的不同,并且重调细(F)灵敏度控制到两个记号的中间位 置,这就是一个完整的调试过程。

对于非水基液体(不导电液体),垂直安装,当液体达到一半时报警。 对于水基液体(导电液体),反时针调节灵敏度,因为水基液体容易测量,只需靠近传感器探头即可,这个过程      提供抗粘附能力。


3.时间延时

JDSP系列产品时间延时范围0-30秒。有延时开/延时关两种模式。(参见面板布置图),这种模式典型的用处是消除 控制继电器的抖动或者控制循环顺序。

开始时延时控制设为零(出厂时反时针到底的位置),顺时针调节增加延时时间;当用延时来消除继电器抖动时,仅 要求旋转很小的角度,延时将导致在工艺物位控制点的上面或下面摆动,但平均物位仍等于控制点,超过量和不到量与延时比例有关。


4.故障报警(失电保护)调试检验 故障报警模式及模式选择:本产品有高位和低位故障报警两种模式,即“高(H)”位置显示高位报警,“低(L)”  显示低位报警。模式的选择由面板上的跳线的位置所决定,通常用户根据实际需要选择高料位(H)报警或低料位报警,出 厂时故障报警跳线选择设置在高料位(H)状态。

故障报警工作反映大多数主要故障情况,包括电源故障,这将引起控制继电器释放电压。因此,继电器释放电压的状 态被称为“报警”状态,这就意味着如果电源消失,也会发出报警,即故障失效保险。
