浅谈燃煤电厂灰库系统及灰库料位的准确测量
作者：邹刚
燃煤电厂的主要原料是煤，煤运进电厂后，存放在储煤场（原煤仓）里，然后进入磨煤机，将煤研磨成很细的粉沫状，送入锅炉燃烧，在燃烧后会留下大量的燃烧残余物，这就是粉煤灰（也有叫飞灰、烟灰）。对于火电厂来说，这些粉煤灰的产量是很大的，需要有专用的场地来存放，用于存放粉煤灰的半封闭或是全封闭的场地就是火电厂的灰库。
灰库系统正常由灰库本体、库顶设备、排气、料位指示料位计、灰库气化系统、卸料系统等组成，主要设备有：库体（混凝土结构）、料位计、脉冲袋式除尘器、压力真空释放阀、库底卸料器、双轴加湿搅拌机、干灰散装机、空气电加热器、气化风机、气化板等。
燃煤电厂灰库料位的准确测量十分重要，由于电厂灰库采用的是水泥仓，其里面的灰位是多少从外面是无法知晓的，因此必须依靠物位仪表测量来判断仓内的灰位高低。
过去测量料位的产品主要有超声波料位计、雷达料位计、重锤式料位计等，这些料位计用在灰库测量上是不是合适呢？
灰库高度高、空间大、飞灰严重、超声波料位计无法穿透重粉尘，容易受噪声干扰，不能正常工作；雷达料位计，不受飞灰及噪声的影响，但喇叭口天线雷达在在运行一段时间会在喇叭口结上很多灰尘，影响测量，虽然可以采用加装吹扫装置的办法，但无法彻底解决结灰，还需要人工定期清灰，增加维护量；重锤料位计虽然抗干扰能力强，但容易发生断链等故障。

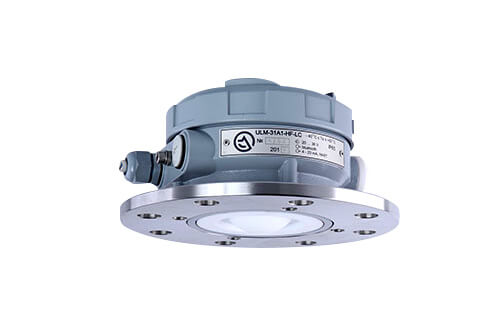

很多电厂为解决雷达喇叭口结灰问题，选择了利马克高频雷达料位计，这款料位计是俄罗斯LIMACO(利马克)公司生产的物位测量仪表，是世界上首款工作频率为140GHz的超高频雷达物位仪表，天线采用内置透镜设计，无喇叭口，从而解决了结灰问题。
由于利马克采用了超高频140GHz及调频连续波技术，因此适用性极强，测量精度也非常高，可达到±1mm。

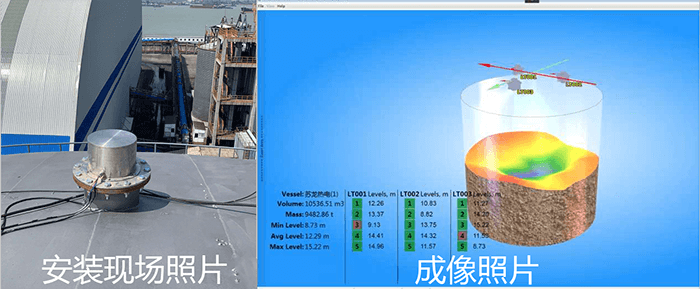

近年来，随着电厂管理水平的提高，对灰库料位测量的要求也越来越高，传统的料位计都是单点测量，而灰库的料面高低不平，因些测量出的结果没有代表性，不能满足自动化管理的要求，因此好多电厂开始选用3D雷达物位扫描仪来测量灰库料位，使用这款产品能对仓内料面3D成像动态画面显示，同时能显示最高料位、最低料位、平均料位、仓内储灰的体积和重量。
3D雷达物位扫描仪，是北京金德创业测控技术有限公司同俄罗斯Limaco（利马克）公司合作开发的物位测量仪表，颠覆了传统的料位检测方式，使用电磁波技术对料面多点扫描、三维立体成像，是从料位检测到体积、质量、成像的革命！
总结：
3D雷达物位扫描仪,实现了灰仓料位实时动态数据的采集、处理，3D成像画面展示，同时显示最高料位、最低料位、平均料位及体积和质量，做到了生产数据可视化、过程透明化、现场无人化，提升了电厂的自动化管理水平，为智慧电厂的建设和发展提供了现场数据支持。
