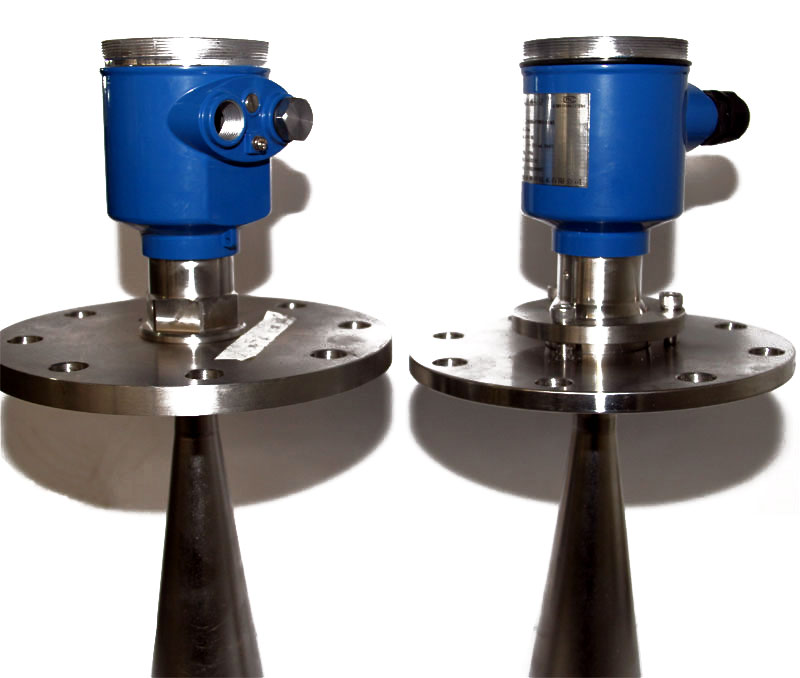

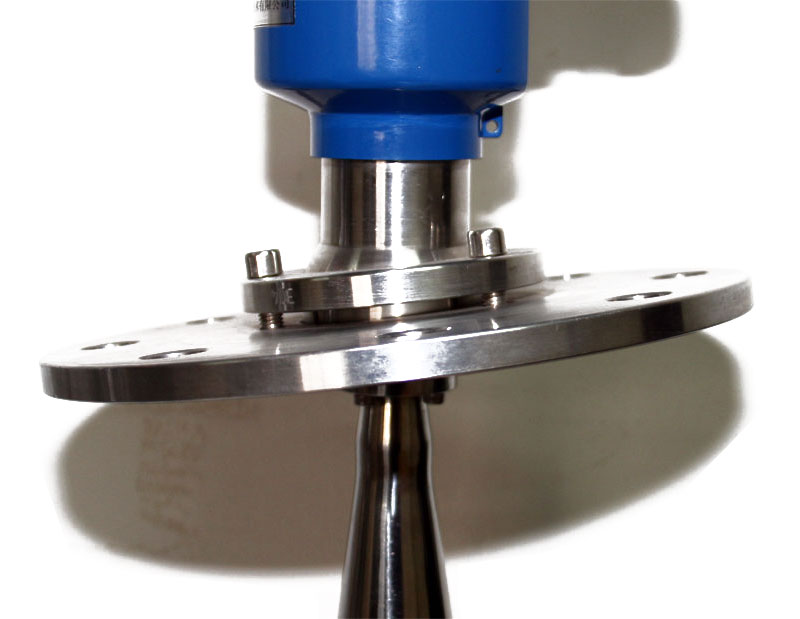

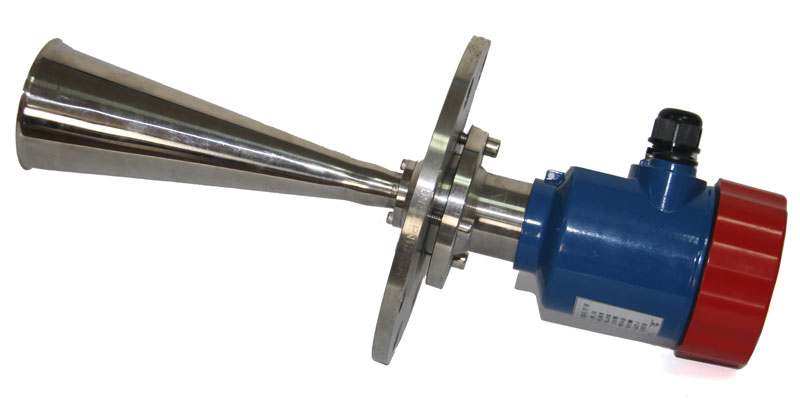

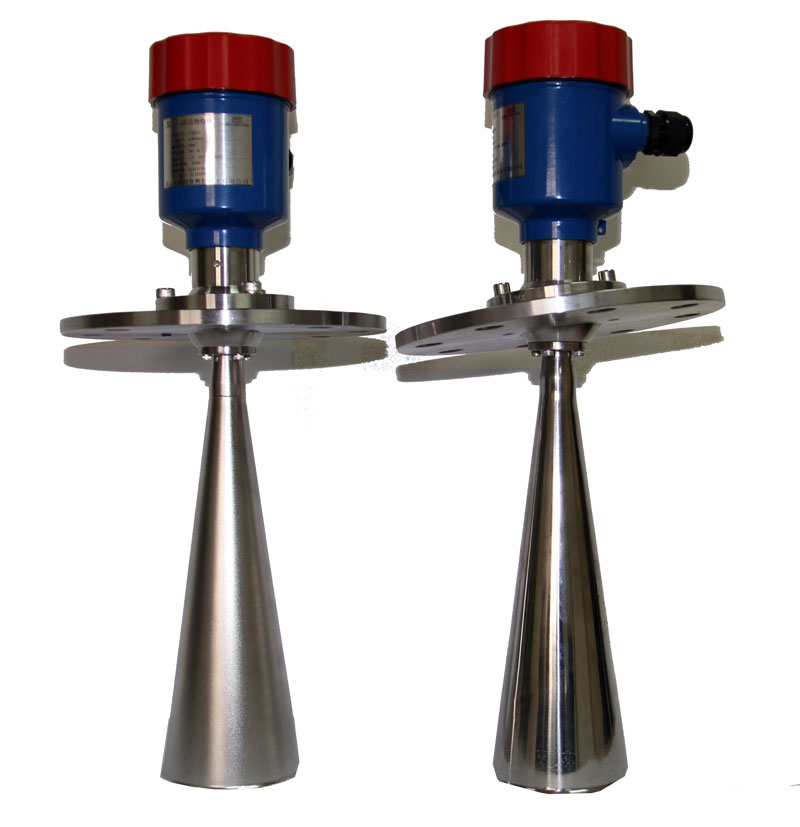

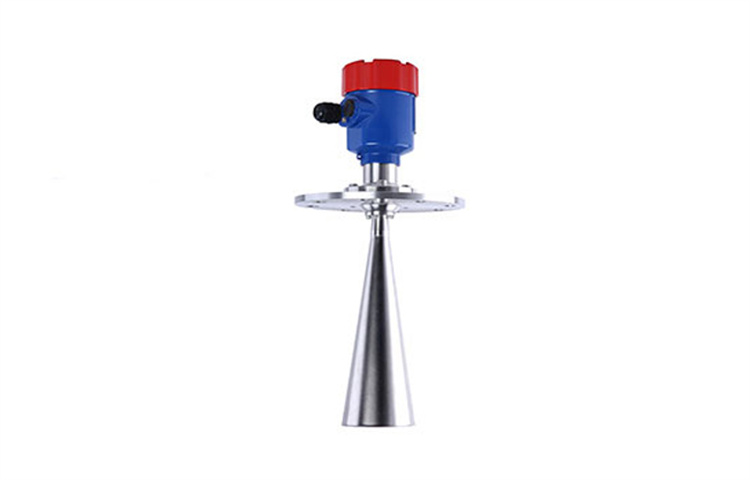

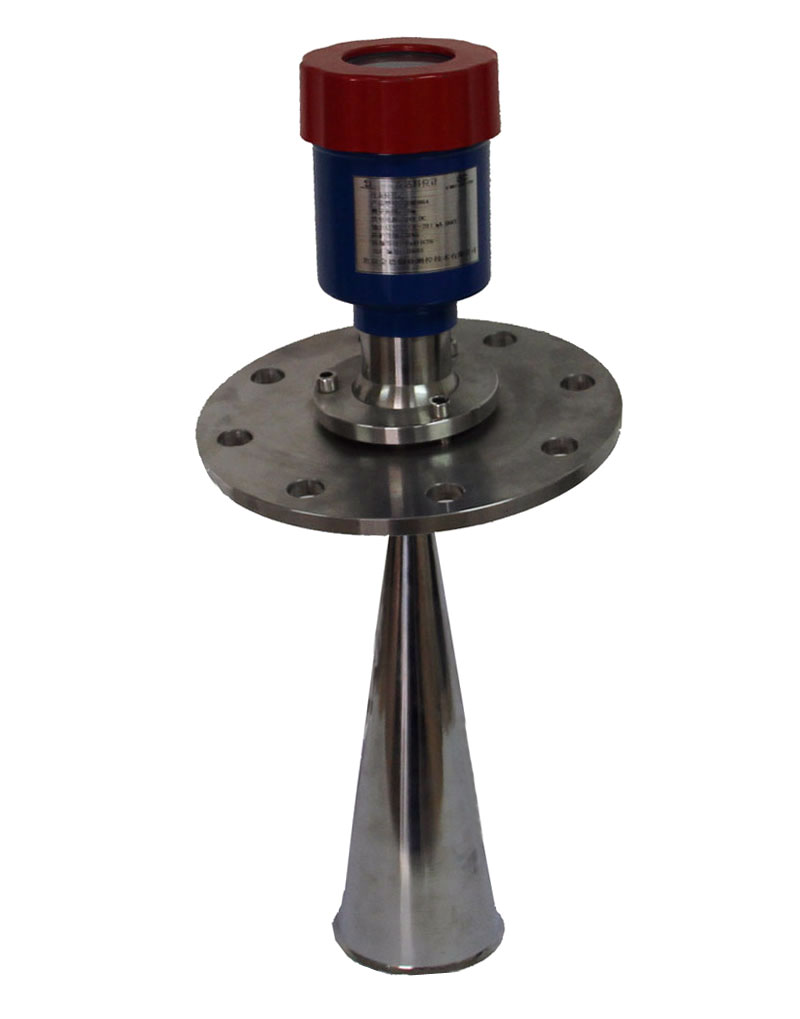

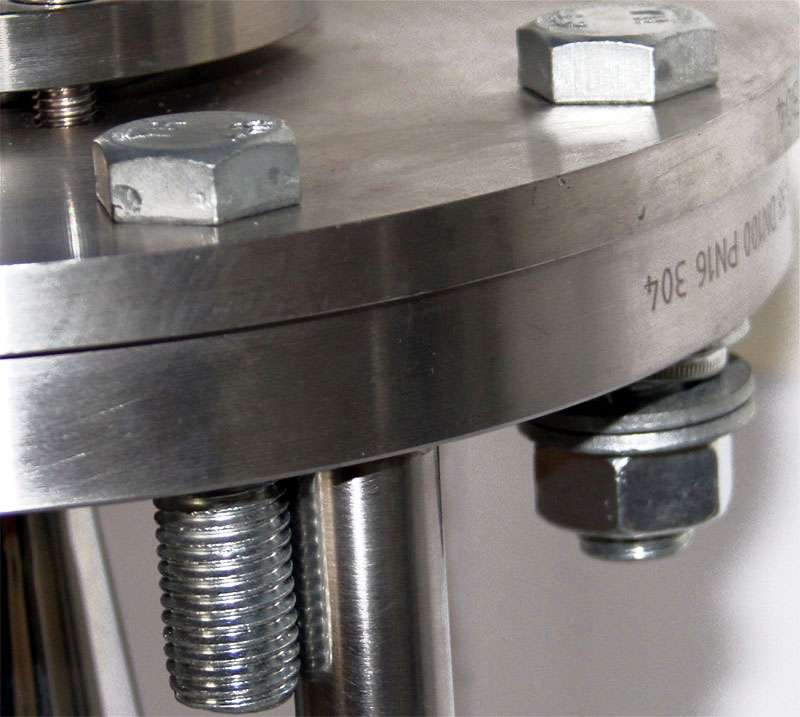

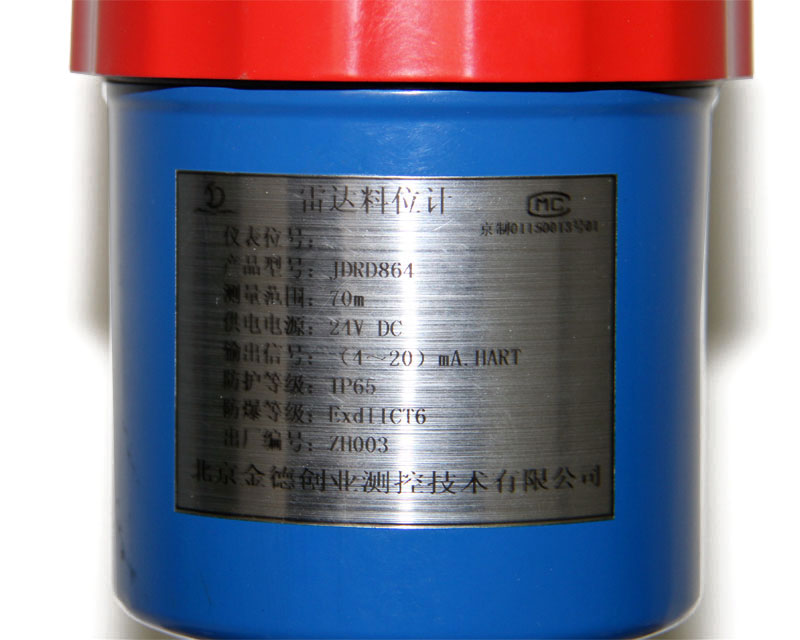

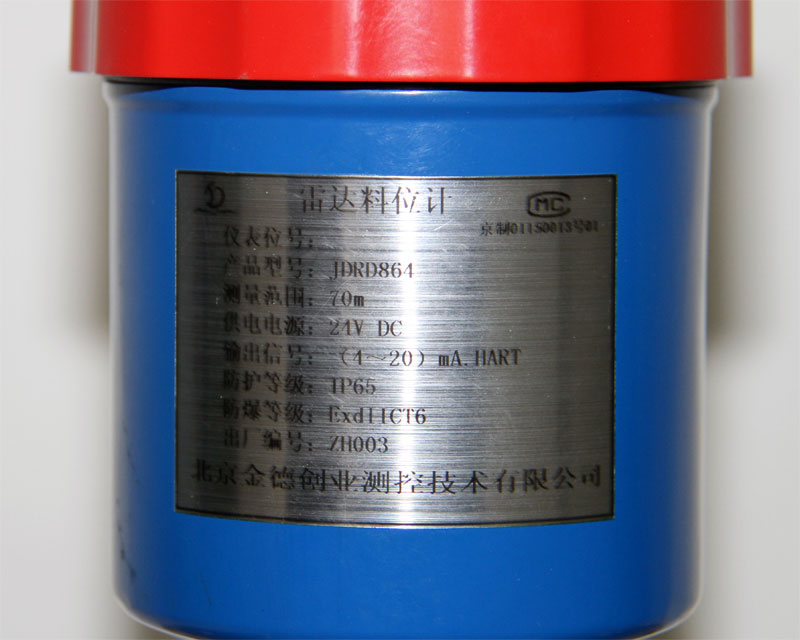

JDRD864 喇叭口椎型 - 26GHz雷达物位计仪表

1.测量原理

原理:JDRD864尖椎型26GHz雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质 表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接受脉冲的时间间隔很小(纳秒 量级)很难确认。雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉 冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

JDRD864尖椎型雷达物位计采用了高频发射频率，具有以下优点：

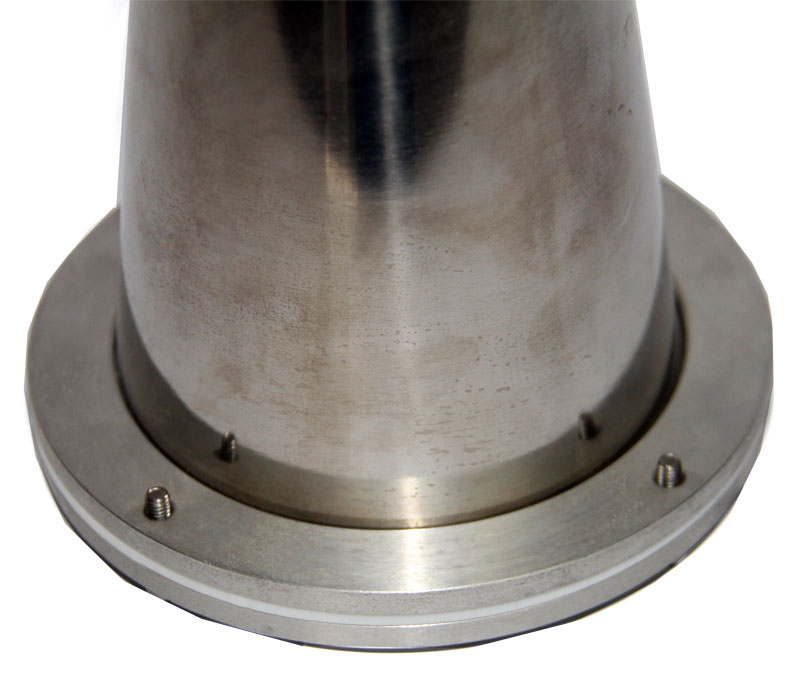

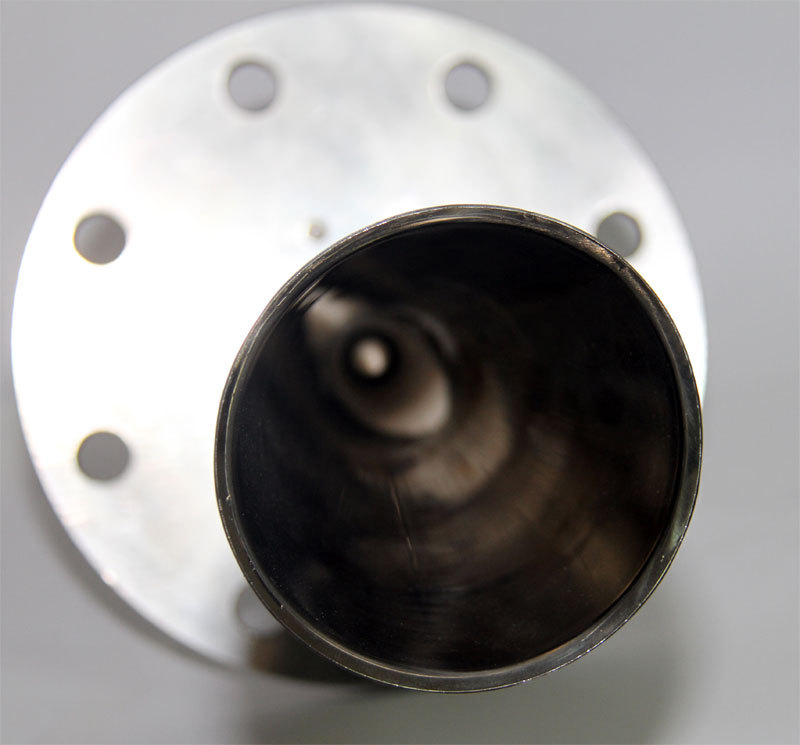

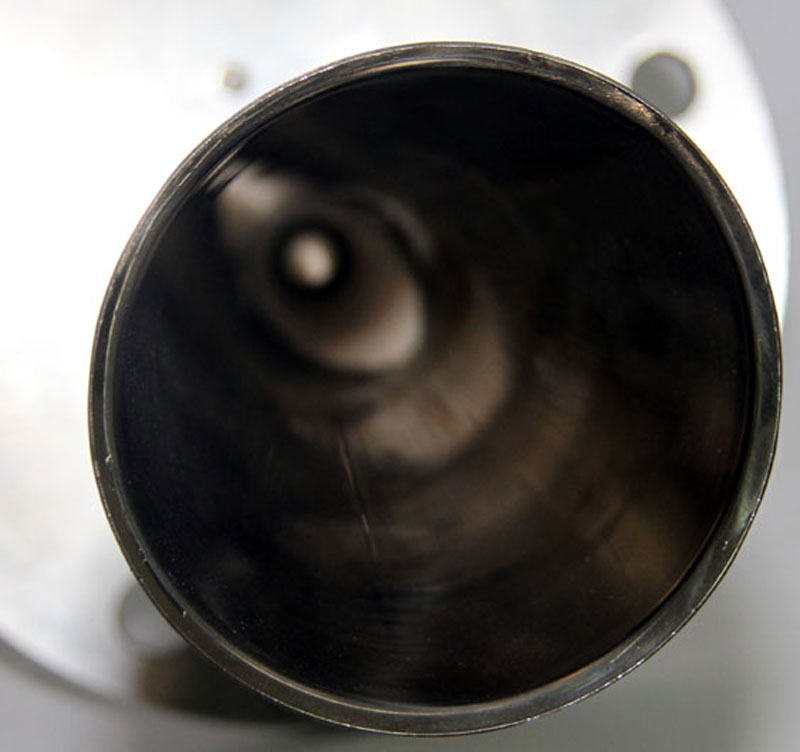

1) 高频雷达物位计具有能量高，波束角小（直径96mm的喇叭天线的波束角为8°），天线尺寸小，精度高。

2) 高频雷达波长11mm，雷达测量散装料位时，雷达波反射主要来自料面的漫反射，其漫反射的强度与物料大小成正比，与波长成反比，这正是散装料位测量的选择原因之一。

3) 在一些直径小高度矮的小罐应用中，当罐中的介质或强腐蚀性介质有挥发气体时，用超 声测量效果差，雷达相对效果好，在小罐中会产生多径反射；高频雷达的天线短，方向性好， 更适用于小罐测量。

4) 由于现场环境恶劣，随着时间推移雷达天线上会积累污物，水汽等，高频雷达天线 小，加天线罩可大大改善污物、水汽影响。

5) 高频雷达方向性好，在很多恶劣工况，可通过简单隔离，将雷达安装在容器外进行测量 由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，雷达物位计可以应用于各种复杂工况。

6) 采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

2.仪表概括

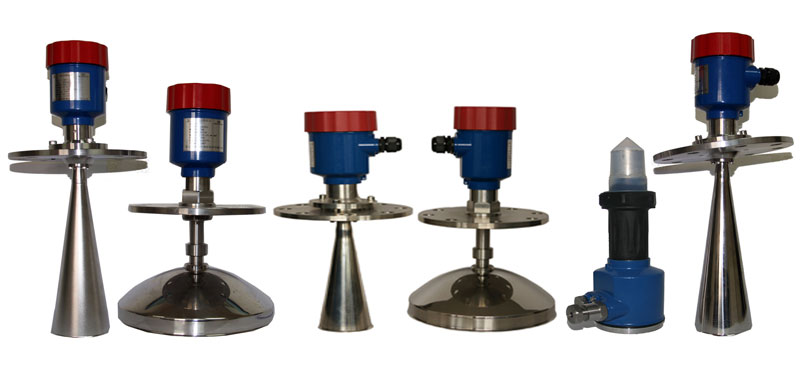

北京金德创业测控技术有限公司经营型号 : JDRD861、JDRD862、 JDRD863 、JDRD864 、JDRD865

我公司26GHz雷达物位计各型号之间选型特点：

JDRD861：定向链接专门为测量液位定制，天线主要选用四氟材料制造，应用于各种需要抗酸碱和有机溶剂检测。强腐蚀或者耐候性液体工作环境特殊选用。

JDRD862：经济实惠，可以完成大部分小型工程项目检测。

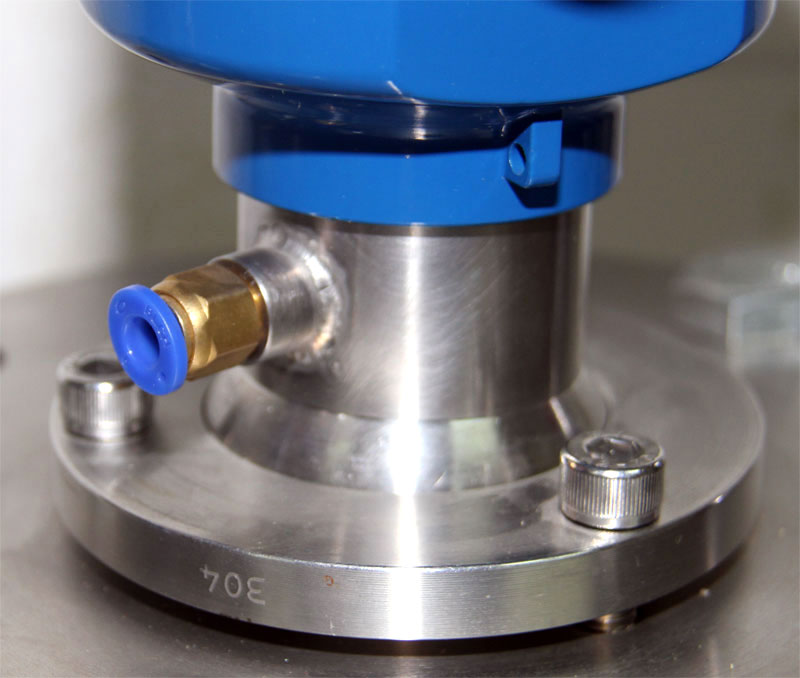

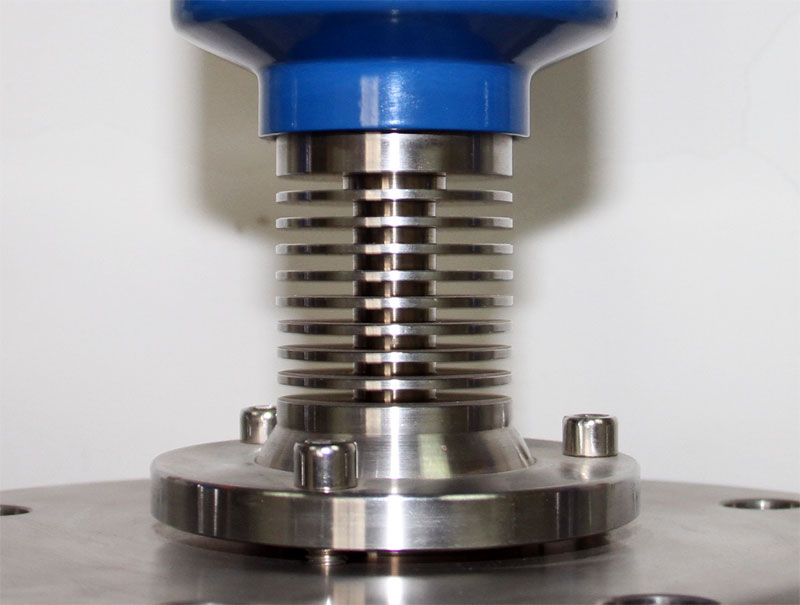

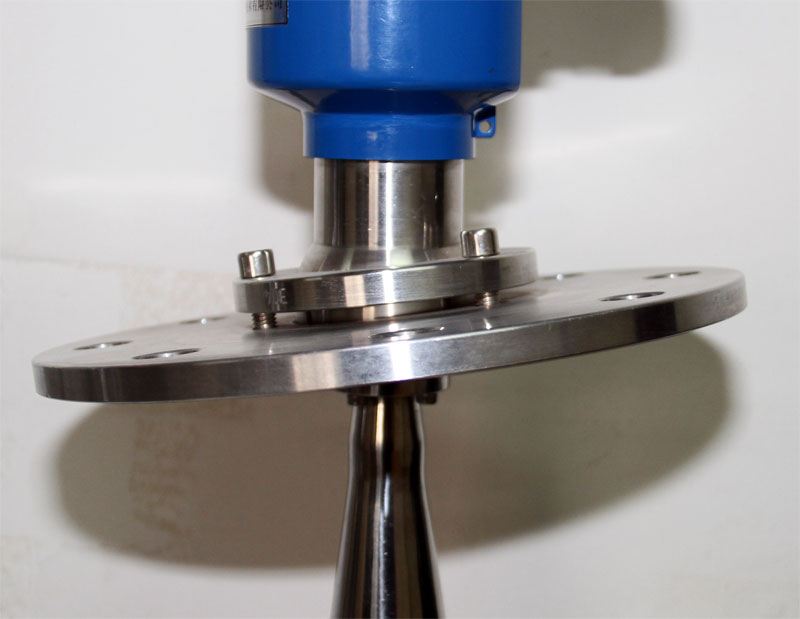

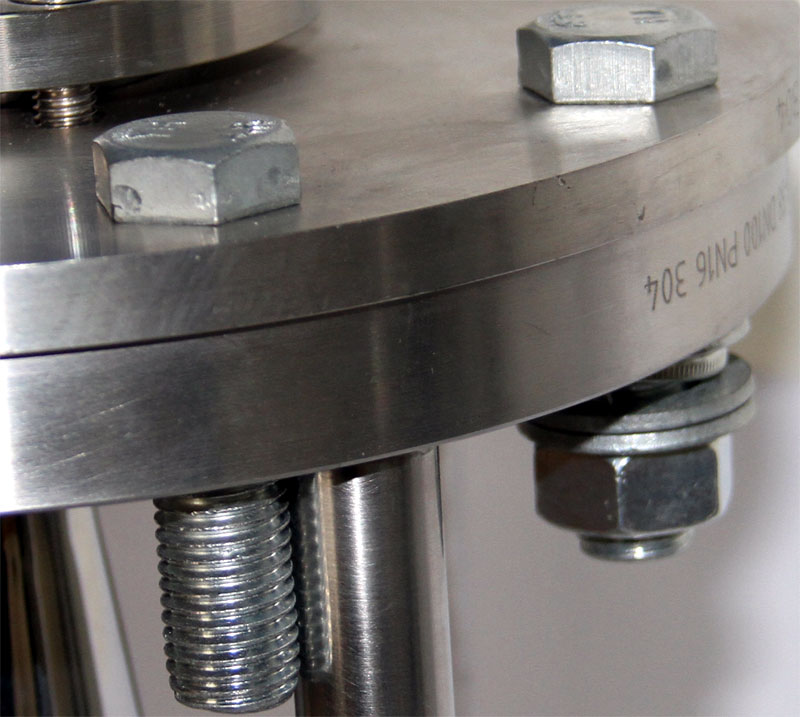

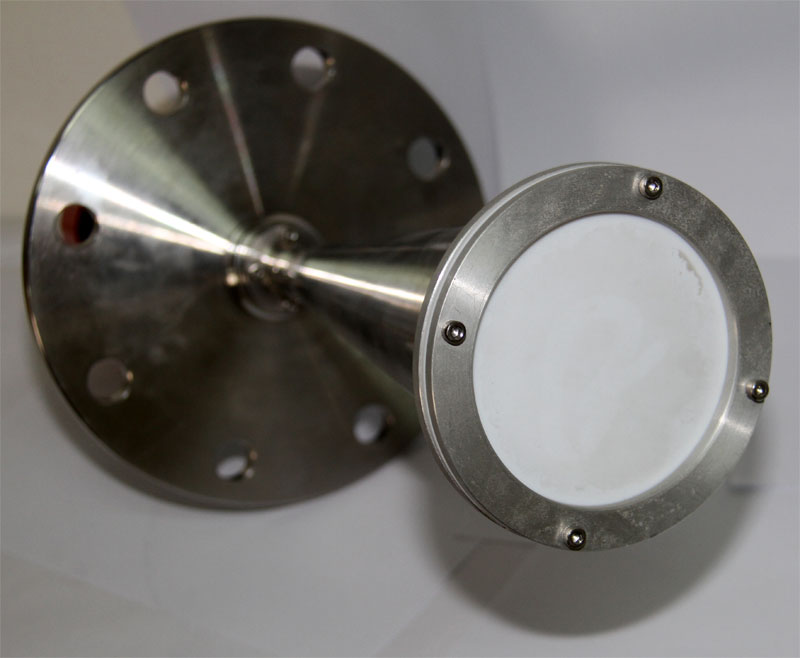

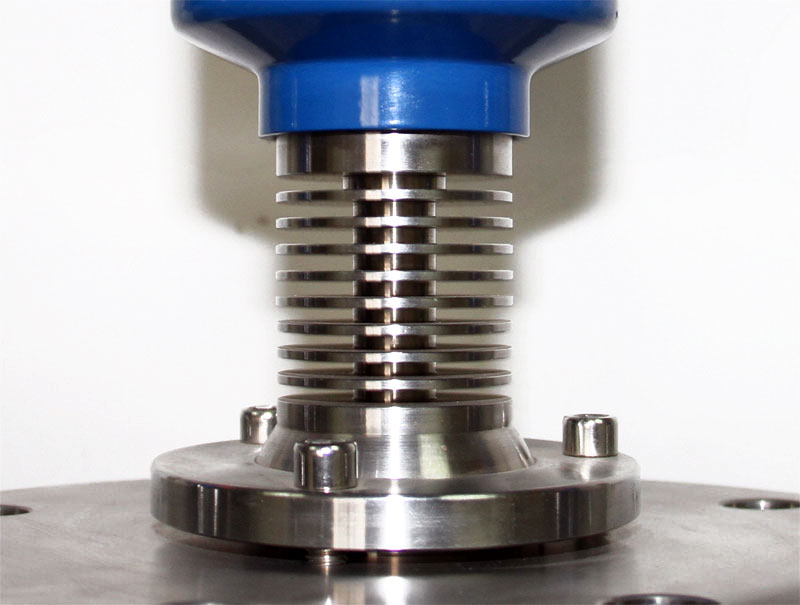

JDRD864：我司重点主推产品，测量范围达到最高70M，远比同行业其他26G雷达探尺测量范围远，并且可以制作多种天线材料，无论普通工况还是腐蚀性耐候性工况都可根据情况定制，过程连接更是法兰和万向节都可以使用，我司为JDRD864特殊设计定做的各种配件，例如：防尘罩、防堵封口、吹扫口、高温专用壳等，可以彻底解决高粉尘、环境温度高导致测量不准，特殊工况需要倾斜侧装雷达物位计等疑难问题。

JDRD865：抛物面独特设计重点测量散装物料，底部可以加装金属固定不会出现天线因工况上特殊震动等情况产生天线侧歪测量不准情况。
